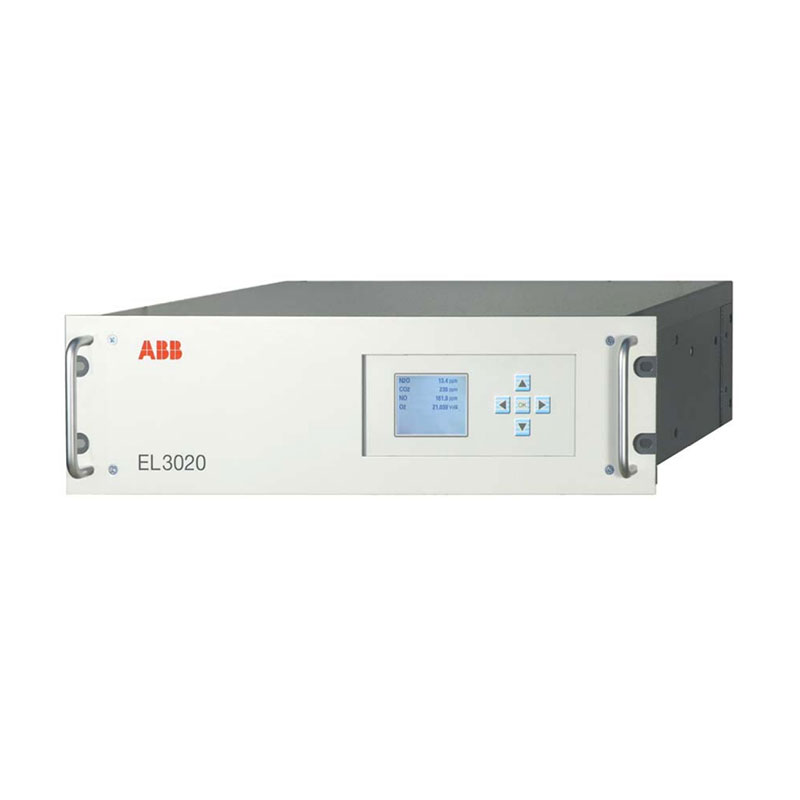

ABB EL3020

Yueyang Tongtu কোম্পানি বিশেষভাবে শিল্প গ্যাস বিশ্লেষণের ক্ষেত্রে বিদেশী প্রক্রিয়া নিয়ন্ত্রণ প্রকৌশলী এবং যন্ত্র রক্ষণাবেক্ষণ সুপারভাইজারদের জন্য একটি অত্যন্ত "সুনির্দিষ্ট" কী সরঞ্জাম প্রস্তুত করেছে - ABB EL3020 গ্যাস বিশ্লেষক ট্রান্সমিটার। রাসায়নিক প্ল্যান্ট বা তেল শোধনাগারগুলিতে প্রকল্পগুলি পরিচালনা করার সময়, প্রত্যেকের জন্য সবচেয়ে চ্যালেঞ্জিং কাজটি হ'ল কোনও হস্তক্ষেপ নিশ্চিত না করে কীভাবে সাইট বিশ্লেষক থেকে দুর্বল সংকেতগুলি নিয়ন্ত্রণ কক্ষে সঠিকভাবে প্রেরণ করা যায়। এই ট্রান্সমিটার বিশেষভাবে এই উদ্দেশ্যে ডিজাইন করা হয়েছে. এটি অন-সাইট সেন্সর এবং কন্ট্রোল সিস্টেম সংযোগকারী একটি সেতু হিসাবে কাজ করে। একজন পেশাদার সরবরাহকারী হিসাবে, আপনার গ্যাস মনিটরিং সিস্টেমকে আরও স্থিতিশীল করতে এবং সংকেত বিচ্যুতির কারণে প্রক্রিয়া নিয়ন্ত্রণের ত্রুটিগুলি সম্পূর্ণরূপে দূর করার জন্য, আমরা এই "ডেটা হাব"-এর সুপারিশ করছি যা আপনার কাছে বিশ্লেষণ ডেটা সঠিকভাবে প্রক্রিয়াকরণ এবং রূপান্তর করতে সক্ষম।

গঠন

ABB EL3020 এর একটি মডুলার ডিজাইন রয়েছে, যা বজায় রাখা এবং আপগ্রেড করা সহজ। এর নমুনা গ্যাস চেম্বারটি পরিষ্কার করা সহজ, এবং গ্যাসের পথটি ক্ষয়-প্রতিরোধী উপকরণ দিয়ে তৈরি করা হয়েছে যাতে সরঞ্জামের পরিষেবা জীবন বাড়ানো যায়। বিদ্যুৎ সরবরাহের ক্ষেত্রে, এটি বিস্তৃত এসি পাওয়ার সাপ্লাই (100-240VAC±10%, 48-63Hz) এর সাথে সামঞ্জস্যপূর্ণ, যার একটি একক-চ্যানেল বিদ্যুৎ খরচ প্রায় 40VA এবং একটি ডুয়াল-চ্যানেল বিদ্যুৎ খরচ প্রায় 70VA। এটির একটি সমৃদ্ধ আউটপুট ইন্টারফেস রয়েছে, যা 0/2/4-20mA অ্যানালগ সংকেত প্রদান করে (সর্বোচ্চ লোড 750Ω), এবং Modbus, RS485 এবং RS232 ডিজিটাল যোগাযোগ প্রোটোকল সমর্থন করে। এটিতে EEx(p) বিস্ফোরণ-প্রমাণ শংসাপত্রও রয়েছে এবং চরম তাপমাত্রার পরিবেশের সাথে খাপ খাইয়ে নেওয়ার জন্য একটি ঐচ্ছিক গরম করার নকশা সরবরাহ করে। অন্তর্নির্মিত চাপ সেন্সর (ওয়ার্কিং রেঞ্জ pabs=600-1250hPa) স্বয়ংক্রিয়ভাবে পরিমাপের সঠিকতার উপর চাপের ওঠানামার প্রভাব সংশোধন করতে পারে।

ক্রমাঙ্কন অপারেশন

শূন্য ক্রমাঙ্কন: ABB EL3020 উচ্চ-বিশুদ্ধতা নাইট্রোজেন ব্যবহার করে। সরঞ্জামগুলি 12 ঘন্টার বেশি সময় ধরে প্রিহিট করা দরকার। শুদ্ধ করা এবং নমুনা নেওয়া বন্ধ করুন, নাইট্রোজেন সংযোগ করুন, ফাইভ-ওয়ে ভালভের মাধ্যমে শূন্য অবস্থানে স্যুইচ করুন, চাপ 0.01MPa এ সামঞ্জস্য করুন, প্রবাহের হার 60L/h এ রাখুন, 12 মিনিটের জন্য নাইট্রোজেন দিয়ে গ্যাস চেম্বারটি পরিষ্কার করুন এবং একটি ছোট স্ট্যান্ডার্ড মান লিখুন (যেমন +2ppm) প্যাকেল অপারেশনের জন্য এবং সেভ প্যানেল অপারেশনের মাধ্যমে।

রেঞ্জ ক্রমাঙ্কন: CO কে উদাহরণ হিসাবে নিলে, এটিকে 12 ঘন্টারও বেশি সময়ের জন্য প্রিহিট করা দরকার। শুদ্ধ করা এবং নমুনা নেওয়া বন্ধ করুন, CO স্ট্যান্ডার্ড গ্যাস সংযোগ করুন, পাঁচ-মুখী ভালভকে ক্রমাঙ্কন অবস্থানে স্যুইচ করুন, উপরের মতো চাপ এবং প্রবাহ সামঞ্জস্য করুন, 12 মিনিটের জন্য গ্যাস চেম্বারটি পরিষ্কার করুন, প্যানেল অপারেশনের মাধ্যমে CO নির্বাচন করুন, স্ট্যান্ডার্ড গ্যাসের বোতলটিতে সঠিক নামমাত্র মান লিখুন এবং পড়ার পরে ক্রমাঙ্কন মান নিশ্চিত করুন এবং সংরক্ষণ করুন।

অ্যাপ্লিকেশন দৃশ্যকল্প

এই ABB EL3020 খাঁড়ি এবং আউটলেটে ফ্লো মিটার সংকেত সংগ্রহ করতে ব্যবহৃত হয়, সেইসাথে পুলের তরল স্তরের সংকেত। ডোজিং পাম্প বা ওয়াটার আউটলেট ভালভ নিয়ন্ত্রণ করতে এই ডেটাগুলি সিপিইউতে প্রেরণ করা হয়। রাসায়নিক উত্পাদন লাইনে, এটি উত্পাদন নিরাপত্তা নিশ্চিত করে, রিয়েল টাইমে পাইপলাইনের চাপ নিরীক্ষণ করতে চাপ ট্রান্সমিটার সংযোগ করতে ব্যবহৃত হয়। HVAC সিস্টেমে, এটি তাপমাত্রা সেন্সর থেকে সংকেত সংগ্রহ করতে এবং রেফ্রিজারেশন মেশিন বা বয়লারের অপারেশন নিয়ন্ত্রণ করতে ব্যবহৃত হয়। যখনই আপনার সিস্টেমটি এখনও ABB-এর অ্যাডভান্ট সিরিজ কন্ট্রোলার ব্যবহার করছে এবং সাইটের তাপমাত্রা, চাপ, প্রবাহ এবং তরল স্তরের মতো ক্রমাগত পরিবর্তনশীল ডেটার সুনির্দিষ্ট সংগ্রহের প্রয়োজন, এই পণ্যটি পরিস্থিতি "অনুভূতি" করার জন্য দায়ী মূল উপাদান।
